一、產品概述
KYGK-01A型過程測量儀表技能實訓裝置的設計結合了目前職業院校《化工測量及儀表》、《過程儀表測量》、《過程檢測儀表》以及《儀表測量工操作實訓》等課程實訓大綱的要求。通過該實訓裝置的使用和學習，學生能夠掌握有關過程儀表的測量及自動化儀表的安裝、測量及使用。

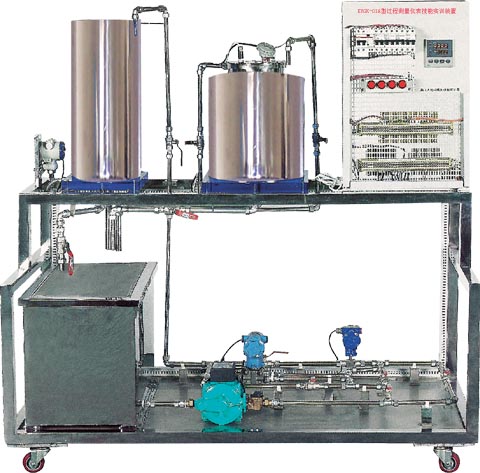

KYGK-01A型過程測量儀表技能實訓裝置
二、系統特點
1.對象系統為不銹鋼框架，所有器件均為不銹鋼材料設計
2.傳感器的二次測量儀表安裝在網孔板上，方便學生在現場進行各項操作
3.控制部分采用不銹鋼網孔板，將現場信號通過接線端子排直接接到測量儀表，增強了學生的動手能力，同時對于現場儀表的接線更加直觀明了
4.對象系統設計美觀，開放性好，為學生實訓提供了一個較好的實訓對象
三、技術性能
1.輸入電壓：單相三線～220V±10% 50HZ
2.工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.整體尺寸：160cm×75cm×154cm
4.裝置容量：≤3kVA
四、系統組成
被控對象（不銹鋼框架）：
1.動力系統：1套
2.水箱：2套
3.儲水箱：1套
4.液位：1路壓力變送器進行水箱液位檢測
5.流量：1路渦輪流量計進行管道流量檢測
6.壓力：1路差壓變送器進行閥門前后端壓力差檢測
7.溫度：共2路，1路PT100和1路K分度熱電偶對各自的介質溫度檢測
8.管路：若干
9.閥門：若干
控制系統（網孔板）：
1.網孔板：1套
2.漏電保護器：5個
3.開關電源：1個
4.單相調壓模塊：1個
5.K分度熱電偶冷端補償器：1個
6.接線端子排：若干
7.智能儀表：1個
五、KYGK-01A型過程測量儀表技能實訓裝置實訓項目
1.實訓裝置的結構組成和系統認識
2.傳感器工作原理的認識
(1)壓力變送器的工作原理認識
(2)渦輪流量計的工作原理認識
(3)差壓變送器的工作原理認識
(4)PT100熱電阻的工作原理認識
(5)K分度熱電偶的工作原理認識
3.傳感器安裝測量技能實訓
(1)壓力變送器的檢測
(2)渦輪流量計的檢測
(3)差壓變送器的檢測
(4)PT100鉑電阻的檢測
(5)K分度熱電偶的檢測
|
