一、產品概述
KYGK-01B型過程裝備安裝調試技能實訓裝置,由被控對象（不銹鋼框架），包含動力系統、水箱、儲水箱、壓力變送器、渦輪流量計、差壓變送器、孔板流量計、Pt100和K分度熱電偶、電動調節閥等，常用工具及裝置配套件等構成。能完成液位、壓力、流量、溫度傳感器、變送器、管道閥門以及動力系統等安裝和調試操作的技能實訓，設計思想上，以實際安裝調試技能為主，著重培養學生的動手能力。

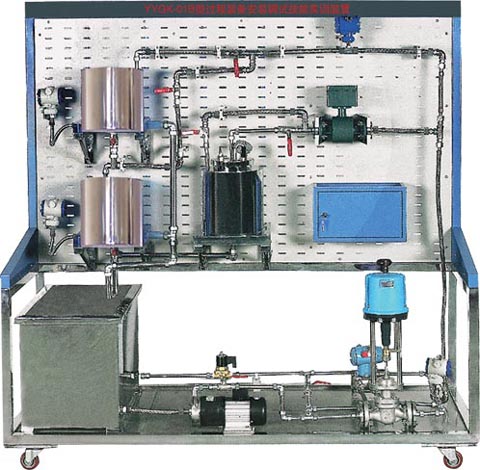

KYGK-01B型過程裝備安裝調試技能實訓裝置
KYGK-01B型過程裝備安裝調試技能實訓裝置,完全滿足《自動化裝置安裝與調試》、《過程儀表安裝與維護》以及《儀表維修工操作實訓》等課程實訓教學的需要。主要培養面向自動化、建筑、化工、冶金等行業的大、中型企業，從事自動化儀表的安裝、維護、調試以及工業自動化儀表維修等工作的技術工人。
二、系統特點
1.實訓對象敞開式結構設計，直觀性強，便于理解
2.所選用的儀器儀表的參數和特性符合系統的設計要求，實訓效果理想
3.儀器儀表的可拆裝性，加深了學生對工程儀器儀表的理解，尤其對儀器的工作原理的理解
4.實訓裝置通過帶快速接頭的軟管自由連接和設計，不僅鍛煉了學生的動手能力，也使學生對系統有了深刻的認識。
三、技術性能
1、工作電源：?jiǎn)蜗嗳�AC220V±10% 50Hz
2、整機容量：≤3.0kVA
3、外形尺寸：1800×720×1750mm
四、系統組成
被控對象（不銹鋼框架）：
1.動力系統：1套
2.水箱：2套
3.鍋爐：1套
4.儲水箱：1套
5.液位：2路壓力變送器進行水箱液位檢測
6.流量：采用渦輪流量計和電磁流量計對管道流量檢測
7.壓力：電容式差壓變送器測量電動閥兩端的壓力
8.溫度：采用PT100進行溫度檢測
9.電動調節閥：1個，
通過改變閥門大小來控制管路流量大�。ǹ刂葡到y(tǒng)中的變頻器同樣可以對管路流量大小進行控制，電動調節閥與變頻器可任選其中一種作為控制流量的執行器，也可以兩種均選）
10.管路：軟管和管道若干
11.閥門：若干
五、實訓項目
1.實訓裝置的結構組成和系統認識
2.傳感器工作原理的認識
(1)壓力變送器的工作原理認識
(2)渦輪流量計的工作原理認識
(3)電磁流量計的工作原理認識
(4)差壓變送器的工作原理認識
(5)PT100熱電阻的工作原理認識
3.傳感器安裝調試技能實訓
(1)壓力變送器的安裝調試
(2)渦輪流量計的安裝調試
(3)電磁流量計的安裝調試
(4)差壓變送器的安裝調試
(5)PT100熱電阻的安裝調試
|
