序號與名稱
|

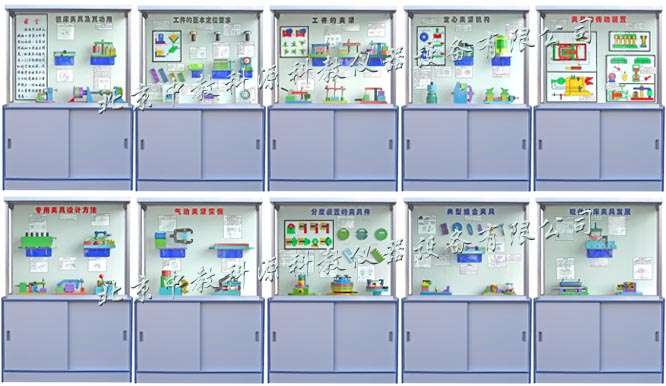

陳列柜內容 |
|
第一柜
機床夾具及其功用
|
1、鉆床夾具 2、壓銑鍵槽夾具 3、車床改拉床夾具 4 、車床夾具 |
|
第二柜
工件的基本定位要求
|
1、定位基準及工件的六個自由度 2、支承釘?shù)姆N類 3、支承板的種類 4、六面體定位 5、圓環工件定位 6
、軸類工件定位 7、平面幾何體的定位 8、圓柱幾何體的定位 9、圓盤幾何體的定位 |
|
第三柜
工件的夾緊
|
1、夾緊力的方向應有助于定位 2、夾緊力方向與夾緊力大小的關系 3、典型螺旋壓板機構 4
、斜楔與壓板組合的夾緊機構 5、螺旋壓板機構 6、快帶螺旋夾緊機構 7、圓偏心夾緊機構 8 、雙斜面楔夾緊機構 |
|
第四柜
定心夾緊機構
|
1、定心對中夾緊的工作原理 2、四爪卡盤 3、機動楔式夾爪自動定心機構 4、車偏心彈簧夾頭 5、螺旋夾緊機構 6、虎鉗式定心夾緊機構 |
|
第五柜
夾具的傳動裝置
|
1、氣液增壓器 2、車具氣動回路布局 3、電磁夾緊原理 4、真空夾具工作原理 5、氣液增壓工作原理 |
|
第六柜專用夾具設計方法
|
1、多件連續聯動夾緊銑床夾具 2、雙向作用的偏心夾緊機構 3、帶快退裝置的斜楔夾緊機構 4、四點聯動夾緊機構 5、偏心軸夾緊機構 |
|
第七柜
氣動夾緊實例
|
1、雙臂雙作用鉸鏈夾緊機構 2、多件平行聯動夾緊銑床夾具 3、氣動斜楔夾緊機構 4、雙臂單作用鉸鏈夾緊機構
|
|
第八柜
分度裝置的夾具件
|
1、分度對定機構 2、常見的等分表面:a)圓周分度的孔，b)圓周分度的孔，c)圓周分度的槽，d)直線分度的孔，e)直線分度槽 3、帶分度裝置的鉆床夾具 4、立軸分度銑床夾具 5、帶分度裝置的車床夾具 |
|
第九柜
典型組合夾具
|
1、T形槽系組合夾具元件 2、V形槽夾具 3、國外的一種孔系組合夾具
4、KD型孔系組合夾具 |
|
第十柜
現代機床夾具發展
|
1、鉆床半自動化夾具 2、模塊化鉆模 3、模塊化銑鏜床夾具 |
