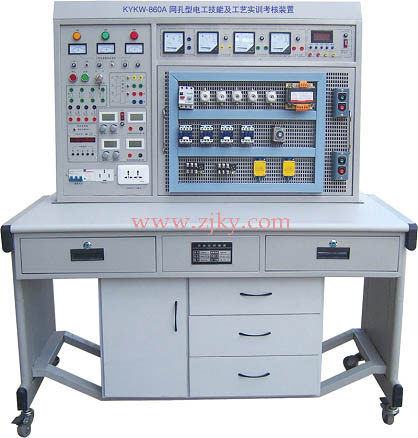

KYKW-860A 網孔型電工技能及工藝實訓考核裝置
一、產品特點：
為配合我國職業教育和就業人員實際操作、培訓、鑒定的需求，我公司綜合了大中專院校、職業院校、技工學校的《電工技能訓練》《電工實訓》《電氣控制技術》《電力拖動控制線路與技能訓練》等相關科目的實驗及實訓教學內容而研發了本裝置。裝置采用網孔板結構，訓練與鑒定接近工業現場，外形美觀，結構合理，牢固、耐用，實訓方式靈活，增加元器件即可增加實訓項目，可擴展性強，裝置設置多重科學安全保護措施，確保設備和使用者人身安全，非常適合各大中專、職業學院、技工學校和各類培訓機構訓練學生電工基本技能、專業技能和綜合技能，也可進行電工等級考核和技能鑒定，可達到勞動和社會保險職業技能鑒定中級以上水平。一個實訓室參考標準配備1臺教師臺，用戶可根據學生人數酌情增減學生臺。整個實訓室豪華、氣魄，標準化和安全程度高。該裝置是各類學校實驗實訓室現代化的重要標志產品。
KYKW-860A 網孔型電工技能及工藝實訓考核裝置
二、技術性能：
1、工作電源：三相四線（或三相五線）～380V±5% 50Hz
2、溫度：-10℃～40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.0KVA
4、重量：200Kg
三、實訓屏構成與性能：
1、實訓屏外殼：鐵質雙層亞光密紋噴塑結構，鋁質面板。
2、電源及參數：
2.1、輸入電源：三相四線電源，輸入時紅、黃、綠三只指示燈亮。
2.2、電源輸出：總電源開關開啟后，打開電源開關鎖，按下啟動按鈕，三相四線電源輸出，三只450V電壓表指示工作線電壓。
2.3、恒流穩壓雙用電源：兩路獨立。每路輸出電壓0-30V，輸出電流4mA-1500mA，內置式繼電器自動換檔，多圈電位器連續調節，使用方便，電流電壓輸出有0.5級數字表指示.電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mV。
3、安全保護：設有電壓型漏電保護器和電流型漏電保護器，并有單片機自動全程監控裝置過載或短路，自動切斷總電源，故障排除按下復位按鈕方可再次啟動電源，確保設備和操作者安全。
4、實驗管理器：平時作為時鐘使用，具有設定密碼，實訓考核時間、定時報警、切斷電源等功能；此外，還能自動記錄由于接線或操作錯誤所造成的告警次數，為操作者實訓、考核提供一個統一的標準。
5、智能功率、功率因數表
由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示），并可存儲15組測量數據，供隨時查閱。
6、指針式測量電表：交流450V 1只，交流5A 3只，精度1.0級。
7、整流二極管：提供四只IN5408二極管，用于整流或能耗制動。
8、大功率電阻：三只75Ω/75W電阻用于電動機降壓啟動，一只10Ω/25W電阻用于異步電動機的能耗制動。
9、單、三相插座：為外部儀器提供工作電源。
四、實訓操作桌：鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，設有抽屜和元件儲存柜，結構堅固、造型美觀大方。
五、整個實訓室構成與配備（以參考標準：1臺教師臺，12臺學生臺即25座為例）
1、學生實訓操作桌12張，一桌二座，桌面配備一塊膠皮板保護桌面，桌體下部配備元件儲存柜，放置實訓考核元器件，使用、保管方便，桌體中部左右設有兩個抽屜，放置常用工具等。
2、學生實訓臺：共12臺，每張學生實訓考核操作桌上配置1臺。
3、教師臺1臺：由實訓操作桌、實訓演示屏、學生用電集成控制組成，即可作實訓演示又能分別控制學生實訓考核臺的電源。
4、器材配備（以參考標準：1臺教師臺，12臺學生臺即25座為例）：
|
序號
|
名 稱
|
每臺數量
|
全室數量
|
單位
|
備 注
|
| 1 |
人體復蘇模型 |
|
1 |
個 |
教師急救演示 |
| 2 |
滅火器 |
|
1 |
只 |
教師演示 |
| 3 |
直流電機 100W， |
|
1 |
臺 |
教師拆裝演示 |
| 4 |
手槍鉆 |
1 |
13 |
把 |
|
| 5 |
表筆、扳手、尖嘴鉗、鋼絲鉗、剝線鉗等電工工具 |
1 |
13 |
套 |
|
| 6 |
電烙鐵及烙鐵架 |
1 |
25 |
套 |
|
| 7 |
指針萬用表MF-50 |
1 |
13 |
只 |
|
| 8 |
數字萬用表890B+ |
1 |
13 |
只 |
|
| 9 |
單相電度表 |
1 |
13 |
只 |
|
| 10 |
三相電度表 |
1 |
13 |
只 |
|
| 11 |
電流互感器 |
3 |
39 |
只 |
|
| 12 |
兆歐表 |
1 |
13 |
只 |
|
| 13 |
鉗形電流表 |
1 |
13 |
只 |
|
| 14 |
轉速表 |
|
1 |
只 |
教師臺用 |
| 15 |
變壓器繞線機 |
|
2 |
只 |
分組訓練 |
| 16 |
保險盒 |
3 |
39 |
只 |
|
| 17 |
熔斷器 |
6 |
78 |
只 |
|
| 18 |
拉線開關、圓插座、平燈頭 |
各2 |
各2*13 |
只 |
|
| 19 |
20W日光燈 |
1 |
13 |
套 |
|
| 20 |
換相開關 |
1 |
13 |
只 |
|
| 21 |
電阻、變壓器組件 |
1 |
13 |
套 |
|
| 22 |
三相電動機拆裝拉具 |
|
3 |
套 |
|
| 23 |
鋼劇架 |
1 |
13 |
把 |
|
| 24 |
單相電動機 |
1 |
13 |
臺 |
|
| 25 |
三相電動機180W |
2 |
26 |
臺 |
|
| 26 |
交流接觸器 |
4 |
52 |
只 |
|
| 27 |
組合開關 |
1 |
13 |
只 |
|
| 28 |
3H鐵索按鈕 |
1 |
13 |
只 |
|
| 29 |
熱繼電器 |
2 |
26 |
只 |
|
| 30 |
時間繼電器 |
1 |
13 |
只 |
|
| 31 |
50W變壓器 |
1 |
13 |
只 |
|
| 32 |
單刀開關 |
1 |
13 |
只 |
|
| 33 |
三相閘刀 |
1 |
13 |
只 |
|
| 34 |
信號燈 |
1 |
13 |
只 |
|
| 35 |
變壓器繞線桌 |
|
1 |
張 |
分組訓練 |
| 36 |
走線槽 |
2 |
26 |
米 |
|
| 37 |
雙門立柜 |
|
2 |
個 |
|
| 38 |
學生凳 |
|
25 |
張 |
|
