一、概述
KYDG-211J型電工實訓考核裝置吸收了國內國外先進教學儀器的優點，充分考慮了實驗室的現狀和未來的發展趨勢，從性能上和結構上進行了創新，布局合理，使用方便靈活。對實驗中所涉及的電源、儀器儀表采取可靠保護，同時設置了可靠的人身安全保護體系，該電工實訓考核裝置上裝有實訓操作網板，網板采用活動結構，可取下安裝，裝上布線調試。使用方便、安全可靠。能滿足學生對電器的安裝、接線工藝、電路分析、熟悉機械電氣控制線路的實驗

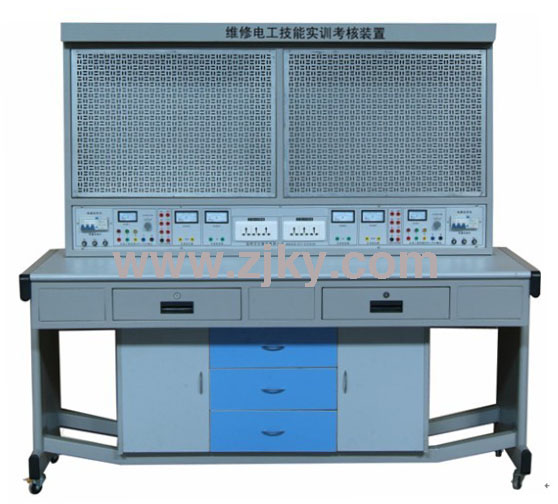

KYDG-211J型電工實訓考核裝置（單面雙組、網孔板型）
二、技術指標及要求:
1、外型尺寸：155 x 70 x 160 cm3
鐵質噴塑結構，防火板面板。下面設有抽屜和柜子用于存放工具和元器件。裝有四個萬向調節轉動輪子，并裝有剎車系統。
2、工作電源：交流三相四線380±5% 50HZ
3、輸入功率：<1.5KVA
電源：
4、輸出交流電源：三相四線380V、單相220V，電壓電流表指示。
5、人身安全保護功能：電流型漏電保護、電壓型漏電保護、防觸電實驗導線、急停按鈕。
7、低壓交流電源:3V、6V、9V、12V、18V、24V、36V；并可輸出雙3V、6V、9V、12V、18V。
8、電源插座：提供三個多功能電源插座。
9、測量儀表:指針式交流450V電壓表一只；指針式交流電流表3A一只。
10、網孔板（兩塊）：規格：60*70CM。
三、實驗器材配置（每臺配2套）
配置清單
|
序號
|
名稱
|
數量
|
| 1 |
實訓網板 |
1塊 |
| 2 |
凳子 1只 |
1只 |
| 3 |
實驗導線 |
1套 |
| 4 |
使用說明書 |
1本 |
| 5 |
交流接觸器及座 |
4 |
| 6 |
時間繼電器及座 |
2 |
| 7 |
熱繼電器及座 |
2 |
| 8 |
變壓器 |
1 |
| 9 |
電阻 |
4 |
| 11 |
按鈕開關盒 |
3 |
| 12 |
端子排 |
10 |
| 13 |
電容 |
1 |
| 14 |
日光燈管 |
1 |
| 15 |
日光燈座 |
1 |
| 16 |
啟輝器及啟輝器座 |
1 |
| 17 |
鎮流器 |
1 |
| 18 |
燈座 |
2 |
| 19 |
墻壁開關及倒順開關 |
6 |
| 20 |
白熾燈泡 |
2 |
| 21 |
尖嘴鉗 |
1 |
| 22 |
剝線鉗 |
1 |
| 23 |
斜口鉗 |
1 |
| 24 |
螺絲刀 |
4 |
| 25 |
剪刀 |
1 |
| 26 |
180瓦三相異步電動機 |
1 |
| 27 |
單相電容式電動機 |
1 |
| 28 |
數字萬用表 |
1 |
| 29 |
低壓斷路器 |
1 |
| 30 |
螺旋式保險絲 |
2 |
| 31 |
直插式保險絲 |
2 |
| 32 |
C端子導軌 |
1 |
| 33 |
行程開關LXg-001 |
2 |
| 34 |
行程開關LXg-222 |
2 |
四、實訓項目
1、照明電路安裝
2、日光燈電路安裝
3、單相電度表安裝
4、聲光控路燈電路安裝
5、觸摸延時路燈電路安裝
6、雙控樓梯燈電路安裝
7、電網過電流自動切換備用電源連接
8、接觸器點動與連續轉動電路連接
9、按鈕聯鎖的正、反轉控制電路連接
10、接觸器聯鎖電動機正、反轉電路連接
11、接觸器和按鈕雙重聯鎖、反轉控制
12、電動機定子繞組串聯電阻啟動控制電路
13、按鈕切換的Y/△啟動按鈕控制電路的連接
14、時間繼電器切換的Y/△啟動控制電路連接
15、電動機半波整流能耗制動控制電路連接
16、電動機全波整流能耗制動控制電路連接
17、電動機反接制動控制電路連接
18、電動機往返行程控制電路連接實訓
19、電動機順序啟動控制電路連接實訓
20、電動機定時轉動運轉控制電路連接實訓
21、按鈕切換的雙速電動機控制電路的連接
22、時間繼電器切換的雙速電動機控制電路連接實訓
23、普通車床控制電路連接
24、CA6140車床電氣控制電路
25、電動葫蘆電氣控制
