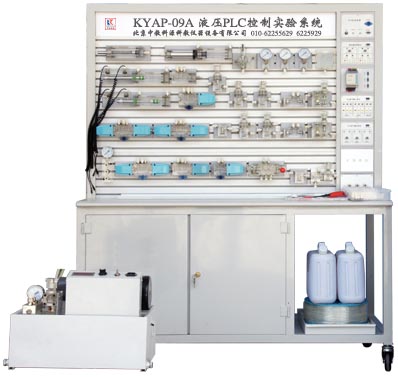

KYAP-09A型液壓PLC控制實驗臺（鋼臺、鋁槽）

一、概述：
　　KYAP-09A型液壓PLC控制實驗臺，是根據《液壓與氣壓傳動》等通用教材內容要求，參考廣大師生的建議，精心設計而成。該系統除了可以進行常規的液壓基本控制回路實驗外，還可進行模擬液壓控制技術應用實驗、液壓技術課程設計，以及可編程控制器（PLC）學習及其基本應用實驗等，是機電完美結合的典型實驗設備。
該系統適應于理工科及大專院校、中專院校、職業學校中機械工程、機電一體化和自動化專業開設《液壓與氣壓傳動》、《PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電、液一體化的綜合實驗臺。學生通過操作實驗及課程設計，可以更準確、形象地深入了解，掌握氣動元件的結構，氣動回路的控制原理及設計方法等。還能通過實驗，掌握PLC可編程序控制的功能，控制原理及編程技巧等。
一）用液壓泵站：
　　本液壓PLC控制實驗臺采用專用獨立液壓實驗泵站，配直流電機無級調速系統，而且電機速度控制系統內部具有安全限速功能，可以對輸出的最高速度進行限制。同時配有數字式高精度轉速表，實時測量泵電機組的轉速。并且配有油路壓力調定功能，可以調定輸出壓力油的安全工作壓力。泵站配有多路壓力油輸出及回油，可同時對多路液壓回路進行供油回油。并采用閉鎖式快速接頭，以利于快速接通或封閉油路。實現油箱、油泵、直流電機、直流電源及控制系統、轉速測控一體化設計。
　　電源：AC 220V 50HZ
　　液壓實驗泵站
　　工作電源：AC：220V 電機功率：750W 電機調速范圍： 0-1500轉/分
　　安全限速范圍：1000-1500轉/分油泵輸出最高工作壓力：2.5MPa 安全壓力設定范圍：0.3 - 2.5 MPa 液壓泵工作時離液壓臺1.5m遠處噪聲≤60dB
二）電氣控制器件：
　　本液壓PLC控制實驗臺的電氣控制器件，采用了模塊式結構，在實驗臺的右側設計有可安裝七只控制模塊的導軌�？扇我饨M合擴展，及利于保修維護。標準配置有：電源模塊、PLC模塊、輸入模塊、輸出模塊、繼電器模塊、擴展模塊。以后可以擴展或更換：PLC的擴展輸入輸出模塊、AD/DA模塊、控制儀表模塊、傳感器模塊等等。液壓實驗元件1套，液壓實驗PLC電氣控制系統1套；液壓實驗繼電器控制模塊1套；液壓實驗泵站1臺。（計算機根據學校要求另行配置）:
　　1、電源模塊：輸入電源：AC 220V 50Hz 輸出電源：DC 24V/2A
　　2、PLC可編程控制器：采用了CPM1A-20CDR，（繼電器輸出方式），
　　3、輸入模塊：與PLC采用電纜9針232接口連接。連接后為PLC提供8路主令輸入信號（其中2路為常閉信號），及通過信號插孔為PLC提供自動控制信號。（如：行程開關位置信號等）
　　4、輸出模塊：與PLC采用電纜9針232接口連接。通過輸出接口插孔控制電磁閥通斷。
　　5、繼電器控制模塊：與電源模塊連接后，進行主令信號控制，及提供自動控制信號接口進行自動控制。通過輸出口插孔控制電磁閥通斷。

液壓實驗泵站

液壓傳動PLC交直流電源模塊

　　　　　　　PLC控制器　　　　　　　　　　　　　輸入單元　　　　　　　　　　　　　　液壓輸出單元　　　　　　　　　　　　液壓繼電器單元

三）液壓元件：
　　本液壓PLC控制實驗臺設計有專用的原件配置板，每個元件都有一個固定的放置位置。有利于實驗器件的管理。配備了：雙作用油缸（帶行程撞塊）、彈簧回位油缸、液控單向閥，減壓閥，輔助油箱，壓力繼電器，增壓油缸，節流閥（直動式），單向閥，順序閥、.....等常用的液壓元件。（具體配置詳見清單）
液壓傳動實驗臺元件

　　　　　　　　　　　　　　　液壓元件配置板1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　液壓元件配置板2

二、基本結構及技術參數：
　　KYAP-09A型液壓PLC控制實驗臺主要由實驗工作臺、電氣控制器件、液壓元器件、液壓專用泵站、工具附件等部分組成。
一）實驗臺工作臺：
　　本液壓PLC控制實驗臺實驗工作臺面，采用了工業控制常用的"T"型鋁型材材料，為液壓元件在工作面的安裝定位提供了極大的方便。并且提供了：1、金屬彈性卡座；2、"T"型專用螺母兩種安裝方式。為用戶標準器件實驗、非標準器件擴展實驗提供極大方便。
　　本實驗臺實驗臺架：采用了鋼質結構，整體焊接，表面噴塑。堅固耐用。
　　實驗臺的外形尺寸：高1800mm×寬1500mm×厚630mm
五）具附件：
　　采用了菲力格 F-300專用工具配件盒。具體配置詳見清單。
三、主要特點：
　　1、電氣控制采用AC220V電源，閥門動作能力強。
　　2、氣主控制單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制。
同時，還可采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制器控制的優越性，加深對PLC可編程序控制器的了解及掌握。實現電氣自動化控制、可在線編程監控及故障檢測.
　　3、系統是典型的機、電、液一體化的綜合實驗設備，功能強、適用范圍廣。
　　4、液壓PLC控制實驗臺采用移動式模塊化設計：在實驗臺的設計上充分考慮了使用時方便、安全、簡單、靈活，可充分煅學生動手能力和邏輯分析能力;
　　5、全等級高：實驗臺設計完全按照國家安全標準執行，凡是金屬類均有接地保護。
　　6、源：國家標準供電電源-AC220V/50HZ，帶短路保護、漏電保護、過載保護等功能。
　　7、用環境要求：防潮、防塵環境
　　8、裝、培訓：該設備需要現場安裝調試，培訓使用方法、注意事項及如何保養。
四、能進行的實驗項目類型：
（一）實驗項目類型：
　　1、液壓基本控制回路實驗
　　2、PLC控制技術的應用
　　3、繼電器控制技術應用
　　4、其它綜合、擴展性實驗等類型的氣動回路
（二）、編程序控制（PLC）電氣控制實驗，機-電-氣－液一體化控制實驗
　　1、PLC基礎指令、高級指令、擴展指令等學習與使用；
　　2、PLC編程軟件的學習與使用；
　　3、PLC與計算機的通訊、在線調試、監控與故障檢測；
　　4、PLC與液壓、氣動技術相結合的一體化控制實驗；
（三）、液壓PLC控制實驗臺液壓傳動基本回路實驗
　　1.用換向閥的換向回路
　　2.用"O"型機能換向閥的閉鎖回路
　　3.用液控單向閥的閉鎖回路
　　4.壓力調定回路
　　5.二級壓力回路
　　6.用減壓閥的減壓回路
　　7.用增壓缸的增壓回路
　　8.用換向閥的卸載回路
　　9.進油節流調速回路
　　10.回油節流調速回路
　　11.調速齒輪泵調速回路
　　12.調速齒輪泵和調速閥的復合調速回路
　　13.流量閥短接的速度換接回路
　　14.二次進給回路
　　15.用順序閥的順序動作回路
　　16.用壓力繼電器的順序動作回路
　　17.用行程開關的順序動作回路
　　18.用行程換向閥的順序動作回路
五、KYAP-09A液壓PLC控制實驗臺標準配置單：

序號	分類	項目	型號規格	數量	備注
1	泵站	拖動直流電機及專用直流電源、數字轉速表及傳感器齒輪油泵、溢流閥、壓力表、油箱、溫度液位計、濾油器		1臺
2	實驗臺	09A鋼質實驗臺	中教科源設計制造	1臺
3	實驗臺	元件固定配置板	中教科源設計制造	2塊
4	液壓組合元件	雙作用油缸		2只
5		彈簧回位油缸		1只
6		增壓油缸		1只
7		微動行程開關（常開2只+常閉2只）		4只	裝在雙作用缸上
8		輔助油箱		1只
9		調速閥		2只
10		液控單向閥		2只
11		二位四通行程換向閥		1只
12		溢流閥（直動式）		2只
13		順序閥		2只
14		減壓閥（先導式）		1只
15		節流閥		1只
16		單向閥		2只
17		二位二通電磁換向閥		1只
18		二位四通電磁換向閥		2只
19		“O”型三位四通電磁換向閥		1只
20		“H”型三位四通電磁換向閥		1只
21		“M”型三位四通電磁換向閥		1只
22		三位五通手動換向閥		1只
23		壓力繼電器		1只
24		壓力表		3只
25	電器控制	電磁閥通用連接線		3根
26		壓力繼電器插頭線		1根
27		直流電源單元		1個
28		PLC 編程器控制單元		1個
29		PLC輸入單元		1個
30		PLC輸出單元		1個
31		繼電器控制單元		1個
32		單元電器連接電纜		3條
33		220V電源線		1條
34		編程通訊電纜(適配器)		1根
35	工具配件盒	專用工具配件盒	300×200×62	1個	菲力格F-300
36		螺絲刀6×100(一字、十字)、螺絲刀3×80(一字、十字) 剪刀、活動板手、尖嘴鉗、卷筆刀、內六角扳手M4、M5、 M6 內卡簧鉗、外卡簧鉗、高壓接頭扳手、快速接頭助拔器		各1只
37		油塞50只、快速接頭15只、各密封圈1袋、		1套
38		彈性插腳		鋁槽式不配
39		圓柱支架6只、皮管壓板10只鋁槽T形螺母 30只內六角螺絲M6×15=20枚 M6×25=20枚 M6×35=10枚		1套
40	附件	皮管夾子		鋁槽式不配
41		紙巾		3包
42		油槽		1個
43		透明液壓皮管 φ8		1盤
44		油盤(濾油網)		1個
45		專用液壓油		20Kg
46	資料	透明液壓實驗指導書		2冊
47	資料	PLC編程軟件及應用程序光盤	編程軟件及程序	1碟
48	選購件	計算機及電腦桌（訂購時，需合同另行注明）	* 根據客戶需求	1套
