KYGY-DZ03 皮帶傳送焊接調試生產線

電子工藝.電子技術實訓臺

KYGY-DZ03 皮帶傳送焊接調試生產線

一、產品概述
  KYGY-DZ03 皮帶傳送焊接調試生產線,可完成電子產品生產流水線中電子產品的安裝、焊接、調試、檢測、輸送等工序,既可以運送散狀物料,也可以運送小批量成品,工作過程中噪音較小,實用可靠,能夠體現工廠現場生產的真實性;使學生掌握生產線流水化作業的基本技能,縮小專業教學與工廠實際生產的差距。適用于各類職業院校及技工學校對《電子工藝》等相關課程的教學實訓。
二、技術性能
  1. 輸入電源:三相四線(或三相五線)~380V±10% 50Hz
  2. 工作環境:溫度-10℃~+40℃, 相對濕度≤85%(25℃) 海拔<4000m
  3. 裝置容量:≤1kVA
  4. 每條生產線外形尺寸:10000mm×1300mm×2000mm(共20組)

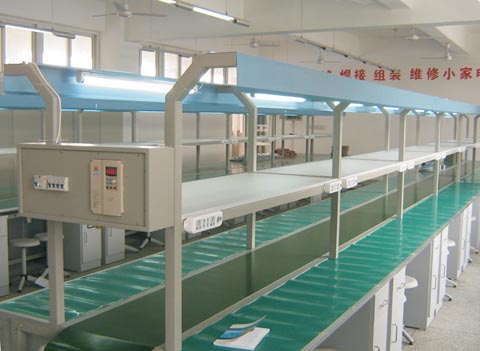

  組合效果圖
三、系統配置
  皮帶傳送生產線由傳送系統、實訓掛箱、實訓工具等組成。
(一) 傳送系統
 1. 動力系統
  (1) 傳輸動力由蝸輪蝸桿減速器(80型,減速比為1:60)、0.75kW變頻電動機和變頻器組成,傳輸速度在0.1~3m/min內可調。
  (2) 電力控制系統安裝在線體前端,內部裝有熱繼電器,防止動力過載;裝有交流接觸器用來控制流水線的電源,并有相應的按鈕和指示燈,工作狀態指示一目了然;裝有漏電保護器,防止過流、短路等異,F(xiàn)象發生,具有可靠的動力過載和漏電保護功能。
 2. 輸送系統
  (1) 主要由輸送帶、主動滾筒、從動滾筒、輸送滾筒等組成,所用滾筒均采用鍍鋅處理工藝。
  (2) 輸送帶采用綠色防靜電耐磨皮帶,皮帶兩邊采用不銹鋼作為護邊,采用輸送滾筒作為傳輸皮帶的導軌。
  (3) 整條皮帶輸送生產線中輸送帶的長度為11000 mm,寬度300 mm。
 3. 實訓臺
  (1) 采用分節結構,雙面對座1組1工位,兩邊工作臺面寬度為400mm。
  (2) 整條生產線單面共計11組,雙面共計22組。
  (3) 在輸送帶上方設有一層框架,第一層為220V電源盒,并在實訓箱上配有型材,可以放置實訓儀器, 配有四個PVC夾板,用來夾放相關實訓資料。
  (4) 工作臺面采用木制壓層板,表面鋪有防靜電桌墊,不易損壞,邊體采用鋁合金包邊。
  (5) 線體支架采用40mm×40mm的國標方管。
  (6) 工作臺面離地高度為700mm,工作臺下方有4個高度可調的緊固腳,用于調整工作臺面的平整度。
 4. 工位配置
  (1) 30W日光燈,用于照明,每工組一支,保證充足光源。
  (2) 每組頂部提供電風扇1只。
  (3) 每組提供多路路220V交流電源,為外配儀器和實訓掛箱提供工作電源。
  (4) 每組配有1個獨立抽屜和柜子,可分工位存放工具或實訓板。
。ǘ┕ぞ咛准
  MF-47萬用表1只、剝線鉗1把、尖嘴鉗1把、斜口鉗1把、大小 + 字螺絲刀各1把、大小-字螺絲刀各1把、鑷子1把、剪刀1把、烙鐵1把、吸錫器1把、熱臺撥放臺1臺、放大鏡臺燈1只、焊錫絲、松香若干。
。ㄈ⿲嵱柧路板套件(每工位配1套):實訓線路涵蓋數字電路、模擬電路、機、電、聲、光、磁控制。

序號 名稱 實訓目的
1 三端穩壓電源 掌握三端穩壓模塊的接線方法及應用;
2 串聯型直流穩壓電源 掌握串聯型直流穩壓器的調試方法;
3 低頻信號電壓放大器 掌握放大器的工作原理、裝配焊接工藝、調試方法;
4 具有負反饋信號放大器電路 掌握負反饋信號放大器的工作原理、裝配焊接工藝、調試方法;
5 文氏橋振蕩器的焊接與制作 掌握運放741工作特點及文氏振蕩器的工作原理;
6 電池電壓監視電路 熟悉應用廣泛的電壓監視器的工作原理及制作方法;
7 電子催眠器 掌握單結管的工作原理及應用;
8 模擬“知了”電子電路 掌握多諧振蕩器和音頻振蕩器的工作原理及應用;
9 實用聲控、光控節電照明燈電路 掌握555時基集成電路、可控硅、聲、光元器件的綜合實際應用及焊接、調試技能和綜合訓練;
10 語音報警喇叭 掌握門鎖防盜報警器電路的工作原理;
11 邏輯測試器 了解集成運放LM324的具體應用,熟透邏輯測試器的電路結構和工作原理;
12 正負脈沖信號 掌握正負脈沖的工作原理及集成的功能特性;
13 智力競賽搶答器 了解晶閘管的特性及應用,掌握晶閘管構成的多路搶答器的工作原理,進一步熟悉電子電路的裝配、調試、檢修方法;
14 水位報警器 熟悉數字集成與非門電路的應用,掌握電路的工作原理;
15 迷你閃光彩燈 熟悉彩燈控制原理,使學生進一步熟悉電子電路的制作工藝;
16 光控音樂門鈴 了解音樂集成塊和光敏三極管的具體應用,熟悉光控音樂門鈴的電路結構和工作原理;
17 實用模擬自然風控制器 掌握NE555和晶閘管構成的模擬自然風控制器工作原理,進一步熟悉電子電路的裝配、調試、檢測方法;
18 臺燈調光器 了解晶閘管和單結晶閘管的特性與應用,掌握晶閘管和單結晶體管構成的臺燈調光電路的工作原理;
19 實用CMOS觸摸鎖鑰 了解CMOS反相器的特性及在控制電路中的應用,掌握觸摸鎖鑰電路工作原理;
20 自動充電器 掌握變壓器、繼電器在電路中的運用,及該電路的工作原理;
21 分立AM收音機 六管超外差便攜式,掌握收音機的工作原理及調試方法;
22 數字萬用表 三位半顯示,可測電壓、電流、電阻、晶體管;
23 機器貓 機、電、聲、光、磁結合,可以通過聲、光、磁三種方式讓機器貓動起來,通過制作完成EDA實踐的全程訓練過程。
24 高仿真轉盤工程車 可編程單片機控制高仿真轉盤工程車產品模型組裝與調試組件------綜合能力訓練二
25 足球機器人 足球機器人組裝與調試組件------綜合能力訓練三

四、實訓項目
 (一)電子線路基本認識實訓
  1.常用電子元器件的分類與封裝識別
  2.常用電子元器件的質量測量工藝
  3.產品裝配圖、方框圖、電路原理圖等知識
。ǘ╇娮釉骷䴔z測實訓
  1.電阻電容的識別與檢測
  2.二極管的識別與檢測(管腳、材料、特性)
  3.晶體管的識別與檢測(管腳、材料、特性)
  4.場效應管的識別與檢測(管腳、材料、特性)
  5.集成運算放大器的識別與檢測(管腳、性能指標)
  6.中小規模數字集成電路(管腳、性能指標)
  7.開關、繼電器、電聲器件的識別與檢測
。ㄈ╇娮赢a品線路板焊接工藝實訓
  1.焊接工具使用
  2.焊接材料的種類與選用
  3.手工焊接步驟
  4.焊接質量分析
  5.工業生產中的焊接技術介紹
。ㄋ模┊a品裝配、焊接、調試、檢測實訓項目
  三端穩壓電源的組裝與調試
  串聯型直流穩壓電源的組裝與調試
  低頻信號電壓放大器的組裝與調試
  具有負反饋信號放大器電路的組裝與調試
  文氏橋振蕩器的焊接與制作的組裝與調試
  電池電壓監視電路的組裝與調試
  電子催眠器的組裝與調試
  模擬“知了”電子電路的組裝與調試
  實用聲控、光控節電照明燈電路的組裝與調試
  語音報警喇叭的組裝與調試
  邏輯測試器的組裝與調試
  正負脈沖信號的組裝與調試
  智力競賽搶答器的組裝與調試
  水位報警器的組裝與調試
  迷你閃光彩燈的組裝與調試
  光控音樂門鈴的組裝與調試
  實用模擬自然風控制器的組裝與調試
  臺燈調光器的組裝與調試
  實用CMOS觸摸鎖鑰的組裝與調試
  自動充電器的組裝與調試
  分立AM收音機的組裝與調試
  集成FM收音機的組裝與調試
  數字萬用表的組裝與調試
  機器貓的組裝與調試
  編程單片機控制高仿真轉盤工程車產品模型組裝與調試組件
  足球機器人組裝與調試組件
