KYNE-SE03型太陽自動跟蹤系統實驗實訓裝置
一、系統組成
KYNE-SE03型太陽自動跟蹤系統實訓裝置，由陽光跟蹤傳感器、控制器和傳動執行機構三部分組成。
◆ 陽光跟蹤傳感器
在有效光照條件下的全程對陽光高精度測量，并將太陽光方位信號轉換成電信號，傳送給跟蹤控制器。
跟蹤控制器接收太陽光跟蹤定位傳感器的信號后，驅使傳動執行機構運轉，使太陽能電池板垂直于太陽光。
◆ 傳動執行機構
采用獨特的機械結構設計，實現水平方向360°、180°俯仰角度可以調節后固定，最大抗風可達10級。
二、技術指標
◆ 跟蹤方式：雙軸全自動跟蹤
◆ 跟蹤精度：±1°
◆ 水平回轉角度：360°
◆ 俯仰角度：180°
◆ 傳動機構自重：8Kg （不含支架與電池板）
◆ 最大承重：25Kg（可裝120W以下的電池板）
◆ 電機供電電源：DC 12V
◆ 控制器供電電源：DC 12V
◆ 系統年平均耗電量：0.1W
◆ 抗風等級：10級
三、實驗項目
實驗1、光伏陣列單元組成原理。
實驗2、太陽能光電池能量轉換組合原理。
實驗3、陣列電子最大功率跟蹤器原理。
實驗4、陣列匯流與防雷接地原理。
實驗5、陣列結構件、防腐安裝原理。
實驗6、最大功率跟蹤器與光伏轉換提效實驗。
實驗7、在不同天氣和日照強度下光波對光伏轉換效率的影響實驗。
實驗8、在不同季節太陽運軌變換下對光伏能量轉換的影響實驗
實驗9、在不同季節太陽運軌變換仰角下角度對光伏能量轉換的影響實驗。
實驗10、在不同季節環境溫度變換下對光伏能量轉換的影響實驗。
實驗11、陣列低、中、高通過開關組合后能量變換實驗。
實驗13、光感儀工作實效實驗。
四、配置單
1、支架系統：1套
2、追蹤控制器：1臺
3、感光探頭：1套
4、太陽能電池組件：1塊
5、實驗套件：
五、產品主要特點：

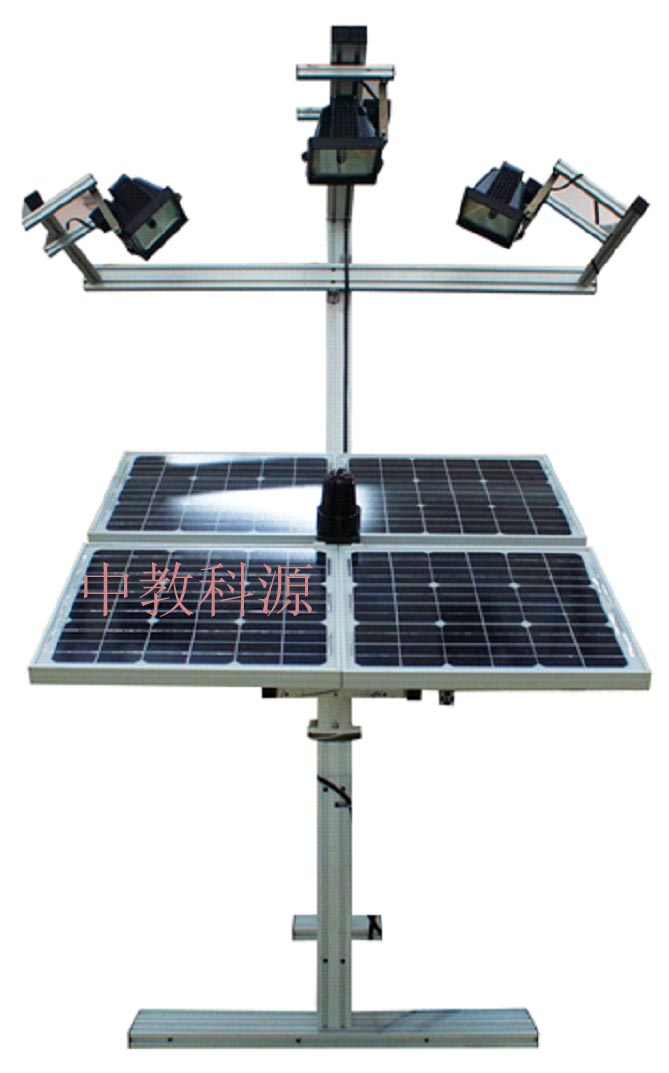

1）通過三個模擬光源進行照射，模擬晨日、午日、夕日。
2）4塊10W的太陽能電池板進行串聯。
3）系統包括：太陽能光電傳感器；太陽能電池組件；步進電機及
控制器；太陽能控制器；蓄電池；太陽能跟蹤器用電由蓄電池供給。
4）跟蹤方式：雙軸全自動跟蹤
精度：±0.5°
水平回轉角度：360°
俯仰角度：180°
控制器供電電源：DC 12V
電機供電電源：DC 12V
5）支架采用工業鋁型材
六、可完成實驗：
實驗一太陽能電池板特性實驗系列
1-1、太陽能電池板開路電壓測試實驗
1-2、太陽能電池板短路電流測試實驗
1-3、太陽能電板I-V特性測試實驗
1-4、太陽能電池板最大輸出功率計算實驗
1-5、太陽能電池板轉換效率測量實驗
1-6、開路電壓與相對光強的函數關系實驗
1-7、短路電流與相對光強的函數關系實驗
1-8、太陽能電池板暗伏安特性測試實驗
1-9、太陽能組件輸出特性測試實驗
1-10、太陽能電池板的串聯開路電壓測試實驗
1-11、太陽能電池板的串聯短路電流測試實驗
1-12、太陽能電池板的并聯開路電壓測試實驗
1-13、太陽能電池板的并聯短路電流測試實驗
1-14、負載特性測試實驗
實驗二太陽能蓄電池控制器實驗系列
2-1、太陽能蓄電池充電控制實驗
2-2、控制器充放電保護實驗
2-3、蓄電池電壓、電流測試實驗
2-4、蓄電池電量估測實驗
2-5、控制電池電流流入、輸出實驗
2-6、控制器光控-時控輸出實驗
實驗三跟蹤器的實驗內容
3-1、逐日系統原理實驗
3-2、太陽光跟蹤定位傳感器原理實驗
3-3、環境對光伏轉換影響實驗
3-4、跟蹤控制器操作實驗
3-5、傳動執行機構接線實訓
3-6、太陽能光控跟蹤實驗。
|
