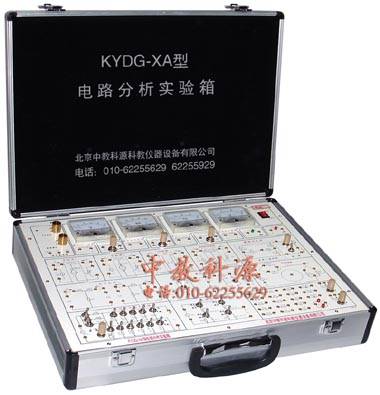

KYDG-XA型電路分析實驗箱
一、產品介紹:
KYDG-XA型電路分析實驗箱主要是進行電工學中的有關電路分析 理論的實驗論證，屬弱電類實驗。它采用模塊式結構，各模塊間相互獨立，通過各元件區不同元件組合，可組成多種測試電路，驗模板正面印有電路圖，反面裝有器件，各實驗電路中需測試的點均裝有測試孔，使用方便，接觸可靠，而且壽命長、效率高，適用于進行各種電路的實驗研究，可滿足各類高、中等院校及職業技術院校的電工原理、電路分析等課程實驗教學的需要。
二、 系統組成:
(1)電源輸入:AC220V±10% ，50HZ
輸出 :±l2V/0.5A，±l.5V～l5V/0.5A（可調穩壓電源）
均有短路過載保護，自動恢復功能。
（2）函數信號發生器
波 形:正弦波、方波、三角波
頻率范圍:2HZ~20KHZ，分低頻、高頻兩檔連續可調
幅 值:方波、正弦波、三角波 （ 峰--峰值:0~10V）
（3）2只0～30V電壓指針表頭，2只0~100mA電流指針表頭，可同時滿足多個測試點電壓、電流的動態監測。
（4）其它器件組成:有l(wèi)～2W電阻18只、電容l8只、電感3只、二極管(穩壓管)3只、不同阻值電位器4只、開關2只、測電流插座2只等。
（5）鋁合金保護箱，堅固耐用，樣式美觀、大方。
（6）規格:470 x 380 x 110(mm)
三、可完成以下實驗:
(l)線性與非線性元件的伏安特性。
(2)電位及其與電壓關系的研究。
(3)基爾霍夫定理。
(4)疊加定理。
(5)電壓源與電流源的等效變換。
(6)戴維南定理。
(7)受控源VCVS、VCCS的實驗。
(8)典型電信號的觀察和測量。
(9)RC一階電路的響應測試。
(10)二階電路的響應測試。
(1l)RC選頻網絡特性測試。
(12)R、L、C元件在正弦電路中的特性實驗。
(13)R、L、C串聯諧振電路的研究。
(14)雙口網絡測試。
(15)其它電路的研究。
