一、產品概述
KYZK-W型中央空調實訓考核裝置（網絡型、溫度濕度控制）系統采用水冷機組，不銹鋼框架結構，終端建立一個專門房間進行客戶的模擬，大廳的模擬直接利用教室原來空間，具備溫度和濕度控制功能，整個中央空調采用三菱FX2n-48MR
PLC可編程控制器及工業總線控制，由計算機通過通信總線與PLC進行通信，控制整個中央空調的運行�？照{(diào)的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。組態軟件要求能夠以動畫的形式同步顯示系統的設備結構、控制原理和流程。

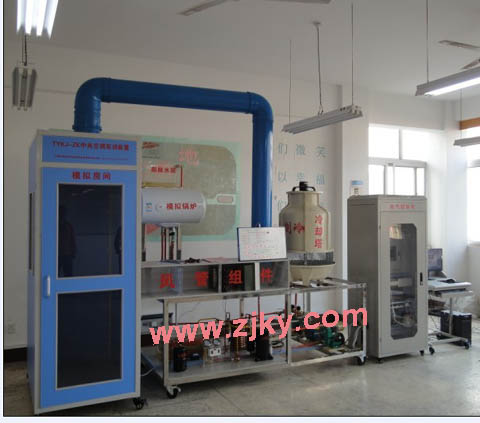

KYZK-W型中央空調實訓考核裝置（網絡型、溫度濕度控制）
二、功能
1、中央空調系統的認知及使用
2、制冷原理與熱交換技術
3、中央空調系統常用傳感器識別與應用
4、中央空調的PLC編程與控制應用
5、中央空調的運行操作及考核
6、中央空調運行保護與日常維護操作考核
7、中央空調故障維修及考核
8、變頻器應用
9、觸摸屏應用
10、計算機數據采集與組態控制技術應用
11、內外網網絡通訊技術及其應用。
12、具有自動溢水保護系統
三、配置
1、電氣參數
工作電源：三相五線380V±10%，50Hz
安全保護：具有接地保護，漏電保護，過流保護。
額定功率：<5KW
2、系統對象配置
設備整體與實際中央空調系統結構相同，采用開放式不銹鋼框架結構，各部件布局合理操作方便。系統由制冷機組、冷卻水系統、冷凍水系統、制熱系統、空氣調節系統（風管組件）、模擬房間、電控柜、計算機等部分組成，并配有透明蒸發器、膨脹水箱。
（1）制冷機組
由壓縮機、冷凝器、蒸發器、儲液罐、熱力膨脹閥、視液鏡、干燥過濾器等組成，管路中還設有控制閥等實訓所必需的部件，管路中視液鏡可觀察制冷劑狀態等設備組成。制冷機組主要完成制冷工作，制冷劑為R22。
（2）冷卻水系統
由1套噴淋式冷卻塔機組、2臺冷卻水泵組成，主要完成制冷機組冷卻散熱工作。
（3）冷凍水系統
由2臺冷凍水泵、透明蒸發器、膨脹水箱等組成，主要完成制冷機組的冷凍水循環工作。
6、制熱系統
由模擬鍋爐（電加熱式）、1臺熱水泵組成，主要完成制熱工作。
（5）空氣調節系統（風管組件）
由過濾器、表冷器、濕度控制系統、管道風機、風道等組成，主要完成空氣調節作用。
（6）模擬房間
由1套風機盤管、1套溫度控制器及風量調節系統組成，主要完成房間的溫度設定與空氣調節作用。
（1）控制裝置配置
整個中央空調采用PLC可編程控制器及工業總線控制，由計算機通過通信總線與PLC進行通信，控制整個中央空調的運行�？照{(diào)的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。在現場控制柜上可顯示中央空調的所有運行數據，可進行全手動和自動運行操作。
3、PLC:三菱FX2N-48MR
4、變頻器：三菱FR-S540-0.75K-CH
5、觸摸屏：7英寸工業彩色觸摸屏
（2）軟件配置
2、PLC編程軟件，配套PLC實訓程序及實訓指導書。
3、中央空調配套組態軟件。
（3）網絡監控及智能考核軟件，實現教師臺和學生臺電腦（30臺）可以同時監控中央空調的運行狀態，對中央空調的壓力、溫度等相關數據進行采集和顯示。
教師機設置故障，學生臺通過監控到的數據判斷故障點發送故障編碼使設備故解除。教師端同時記錄學生答題的相關數據，生成成績單，具有打印功能。
（1）通訊配置
可以實現多臺電腦聯網控制系統。
（2）工具儀表配置
1、品牌臺式微機1臺 (用戶自備)
2、數字萬用表1個 (用戶自備)
3、裝配工具1套
四、中央空調實訓考核裝置配置清單
| 編號 |
名稱 |
單位 |
數量 |
| 1 |
壓縮機 |
臺 |
1 |
| 2 |
起動器
|
只 |
1 |
| 3 |
儲液器 |
個 |
1 |
| 4 |
冷凝器 |
只 |
1 |
| 5 |
手閥 |
只 |
2 |
| 6 |
高低壓表 |
只 |
2 |
| 7 |
膨脹閥 |
只 |
1 |
| 8 |
風機 |
個 |
1 |
| 9 |
風管組件 |
套 |
1 |
| 10 |
熱水泵 |
臺 |
２ |
| 11 |
冷水泵 |
臺 |
１ |
| 12 |
電磁閥（液） |
只 |
1 |
| 13 |
電磁閥（水） |
只 |
2 |
| 14 |
蒸發器 |
只 |
2 |
| 15 |
過濾器 |
個 |
1 |
| 16 |
視液鏡 |
個 |
1 |
| 17 |
溫控器 |
只 |
1 |
| 18 |
延時繼電器
|
套 |
1 |
| 19 |
熱電阻 |
只 |
8 |
| 20 |
工作原理模擬演示板 |
塊 |
1 |
| 21 |
溫度指示燈板 |
塊 |
1 |
| 22 |
模擬房間 |
套 |
2 |
| 23 |
模擬鍋爐 |
套 |
1 |
| 24 |
冷卻塔 |
個 |
1 |
| 25 |
水箱
|
套 |
2 |
| 26 |
不銹鋼架 |
套 |
1 |
| 27 |
控制柜 |
臺 |
1 |
| 28 |
連接線 |
條 |
1 |
| 29 |
考核軟件 |
套 |
1 |
| 30 |
實驗操作指導書 |
套 |
1 |
| 31 |
微機控制接口 |
副 |
1 |
| 32 |
PLC
|
臺 |
1 |
| 33 |
變頻器 |
臺 |
1 |
| 34 |
觸摸屏 |
|
|
| 35 |
溫度采集模塊 |
塊 |
2 |
| 36 |
壓力采集模塊 |
塊 |
1 |
| 37 |
壓力傳感器 |
套 |
1 |
| 38 |
服務器 |
套 |
1 |
| 39 |
智能答題系統 |
套 |
1 （240*128藍底背光液晶屏顯示） |
| 40 |
贈送裝配維修工具1套 |
套 |
1 |
| 41 |
數字萬用表 |
只 |
1 |
五、 KYZK-X型中央空調實訓考核裝置（網絡型）系統構成圖
KYZK-X型中央空調實訓考核臺（網絡型）系統構成圖

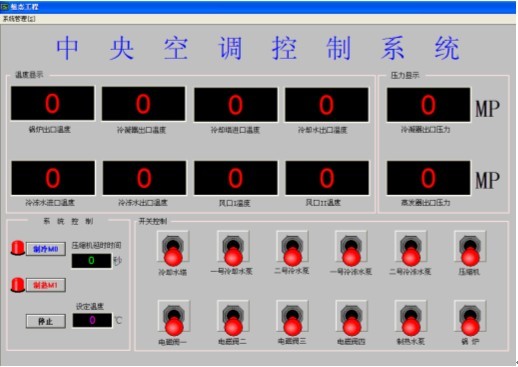

KYZK-W型中央空調實訓考核裝置（網絡型）控制系統介面
|
