三、技術指標：
�。ㄒ唬┲饕夹g參數
　　1、電源：AC220V允差±l0%，50Hz；
　　2、直流電源輸入AC220V 輸出DC24V/3A
　　3、裝置容量：≤1kVA；
　　4、工作環境溫度：－5℃～40℃；
　　5、工作濕度：≤90%(40℃時)；
　　6、外形尺寸：1500mm×650mm×1750mm；
　　7、液壓泵站：
　　（1）系統額定壓力0.8MPa；
　　（2）定量齒輪泵-電機1套：采用內軸一體式安裝，結構緊湊，噪音低；定量齒輪泵：額定流量6L∕min，壓力2.5 MPa；電機：功率400W，調速范圍0－1500r/min，外型尺寸：630mm×380mm×500mm
　�。�3）液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。
　�。�4）油箱：公頃容積45L；附有油溫液位計、過濾器、空氣濾清器、耐震壓力表，L-HL46
號液壓油；
　　8、液壓元件：
　　采用透明工藝加工而成，最大工作壓力2.0MPa。每個透明液壓元件皆配有底板，可方便、隨意地安放在操作面板上。油路搭接采用快換接頭，而且采用透明軟管，可清晰直觀看見油路的流動，不漏油。
　　9、電器控制單元：
　�。�1）PLC主機模塊：主機選用三菱FX1S-20MR主機，12路DC輸入／8路繼電器輸出。
　�。�2）配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，液壓元件獨立模塊等。
　　10、電磁換向閥：AC24V .吸力3mpa
�。ǘ┲饕攸c

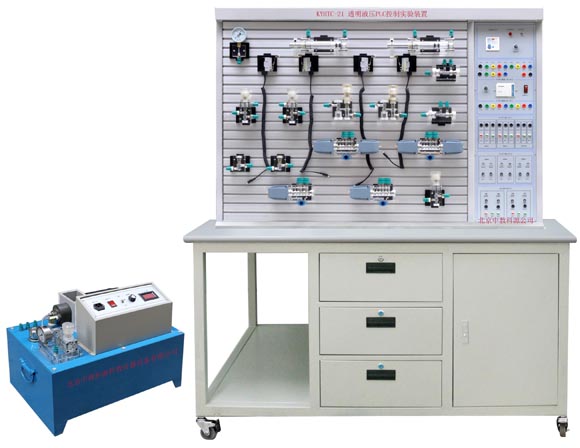

　　1、液壓傳動與PLC控制綜合實訓裝置主要由實訓桌、實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等器件組成。
　　2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌抽屜內存放液壓元件等。
　　3、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶"T"溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
　　4、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。
　　5、通過機械控，傳統繼電器控制，先進的PLC自動控制與PLC編程及監控技術于一體，靈活實現其功能。
　　6、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
四、實驗項目：
　　1、用手動換向閥的換向回路。
　　2、用中位機能換向閥的用鎖回路。
　　3、用液控平向閥的閉鎖回路。
　　4、壓力調定回路。
　　5、二級壓力控制回路。
　　6、用減壓閥的減壓回路。
　　7、用增壓缸的增壓回路。
　　8、用H型換向閥的卸載回路。
　　9、進油節流調速回路。
　　10、回油節流調速回路。
　　11、調速齒輪泵的換向調速回路。
　　12、調速齒輪泵和調速閥組成的復合調速回路。
　　13、流量閥短接的速度換接回路。
　　14、用調速閥串連聯的二次進給同路。
　　15、用調速閥并聯的二次進給同路。
　　16、用順序閥的順序動作回路。
　　17、用壓力繼電回的順序動作回路。
　　18、用行程開關控制的順序動作回路。
　　19、用行程換向閥的順序動作回路。
　　20、串聯液壓缸的同步回路。
　　21、用先導型溢流閥控制的換向回路。
　　21、用先導型溢流閥控制的換向回路。
　　22、PLC編程軟件學習和使用。
　　23、PLC與計算機的通訊，在線調試、監控。
　　24、PLC控制的液壓基本回路實訓（優化控制）。
五、基本配置
　液壓元器件配備：（儲放在抽屜里）
　　專用泵站，壓力表，油箱，溢流閥，節流閥，單向閥，液控單向閥，調速閥，順序閥，減壓閥，雙作用油缸，彈簧作用油缸，增壓油缸，二位四通電磁換向閥，二位二通電磁換向閥，"O"型三位四通電磁換向閥，"H"型三位四通電磁換向閥，"M"型三位四通電磁換向閥，壓力繼電器，行程開關等。

序號	名 稱	型 號	數量	備注
1	實訓桌		1張
2	實訓臺		1臺
3	plc主機模塊	三菱FX1S-20MR	1塊
4	電源模塊		1塊
5	繼電器控制模塊		1塊
6	PLC控制按鈕模塊		1塊
7	雙作用油缸（帶行程撞塊）	透明元件	2只
8	二位二通電磁換向閥	透明元件	1只
9	二位四通電磁換向閥	透明元件	2只
10	三位四通電磁換向閥（O型）	透明元件	1只
11	三位四通電磁換向閥（H型）	透明元件	1只
12	三位四通電磁換向閥（M型）	透明元件	1只
13	彈簧回位油缸	透明元件	1只
14	增壓油缸	透明元件	1只
15	輔助油箱	透明元件	1只
16	單向閥	透明元件	2只
17	液控單向閥	透明元件	2只
18	溢流閥（直動式）	透明元件	2只
19	溢流閥（先導式）	透明元件	1只
20	節流閥（直動式）	透明元件	1只
21	調速閥	透明元件	2只
22	順序閥	透明元件	2只
23	減壓閥	透明元件	1只
24	二位四通行程換向閥	透明元件	1只
25	三位五通手動換向閥	透明元件	1只
26	壓力繼電器	透明元件	1只
27	壓力表	透明元件	3只
28	三通接頭	透明元件	7只
29	四通接頭	透明元件	3只
30	行程開關（常開）		2只
31	行程開關（常閉）		2只
32	透明液壓皮管		20米
33	油盤		1只
34	油箱		1只
35	機泵組		1套
36	L-HL46號液壓油		5kg
37	電磁閥通用連接線		3條
38	壓力繼電器插頭線		1條
39	空氣過濾器		1只
40	吸油過濾器		1只
41	活動板手		1把
42	編程電纜（適配器）	三菱	1條
43	工具		1套
44	快速油接頭		5只
45	透明液壓使用說明書		1冊
46	光盤（PLC編程軟件、程序）		1盤
