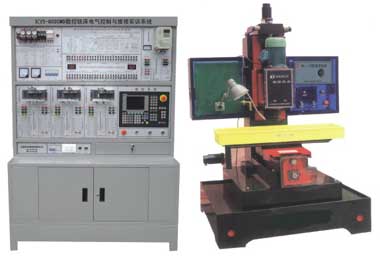

KYS-802CMD數控車床電氣控制與維修實訓系統

KYS-802CMD數控車床電氣控制與維修實訓臺

一、產品特點
1. 由數控銑床實訓臺和數控教學型銑床實物組成，不僅可作為數控銑床電氣故障的維修實訓設備，也可作為數控銑床的實際加工操作實訓設備。它具有數控系統的安裝調試、參數設置、PLC編程、故障診斷與維修、數控銑床編程與加工操作等多項功能；
2. 學生在實訓臺上進行電氣維修方面的實訓；數控系統安裝在實訓臺上，便于進行實訓操作；
3. 完全采用工業化的器件，將一臺數控銑床的電控系統的每一環節在實訓臺上進行分解展示；
4. 模塊化結構設計，并設計有強電柜，便于實現數控銑床各個環節的實訓教學；
5. 設計有專門的故障設置區和排故操作單元。具有數控銑床的故障維修考核功能。
二、技術性能
1. 輸入電源:三相四線380V±10% 50Hz
2. 工作環境:溫度-10℃～+40℃
3. 裝置容量:＜3kVA
4. 實訓柜結構:考核柜為鐵質鈑金噴塑結構，堅固耐用；
5. 外形尺寸:137cm×60cm×189cm
三、實訓裝置的基本配置及功能
1. 控制屏采用鐵質雙層亞光密紋噴塑結構，鋁質面板；
2. 電源部分:采用三相四線380V交流電源供電，漏電保護器控制總電源。
3. 數控系統單元:采用西門子（SINUMERIK 802C base line）數控系統；
4. 驅動模塊:X/Y/Z進給軸均采用伺服電機驅動；
5. 主軸模塊:主軸電機為三相異步電機，由三菱變頻器進行無級調速。
6.、教學型數控銑床采用直線圓形高碳鋼導軌，具有一定的銑削能力，可對有機玻璃、塑料等材料進行簡單車削加工，具有真實數控銑床的機械運動，X、Y、Z進給軸采用伺服電機驅動，并設計有正負限位，參考點等開關.
四、HK125型數控銑床技術參數
◆工作臺面積: 840×250mm
◆三向行程（X/Y/Z）: 450×250×220mm
◆T形槽: 3×12mm
◆刀具裝夾范圍: 1～20mm
◆主軸電機功率: 1.5kw
◆主軸轉速: 2000rpm
◆外形尺寸: 130cm×100m×210cm
五、實訓項目
1. 數控銑床電氣系統的設計
2. 數控系統的初始化
3. 數控系統的參數設置
4. 輸入輸出信號的使用
5. 機床參考點的設置
6. 進給驅動單元的調試與應用
7. 主軸變頻器的調試與應用
8. 數控系統的通訊
9. PLC編程及應用
10. 數控銑床故障診斷與維修
11. 數控銑床編程操作與加工
