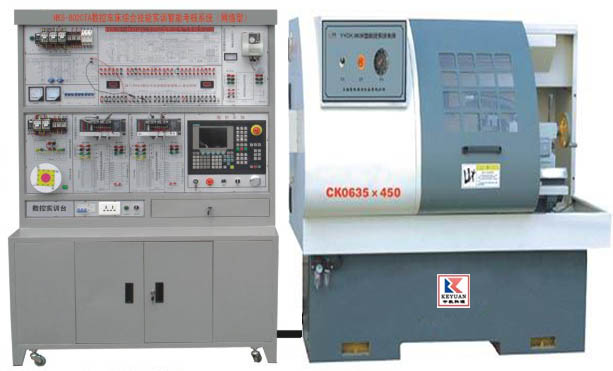

一、特 點: 1. 由數控車床實訓臺和加工型數控車床實物組成，不僅可作為數控車床電氣故障的維修實訓設備，也可作為數控車床的實際加工操作實訓設備。它具有數控系統的安裝調試、參數設置、PLC編程、故障診斷與維修、數控車床編程與加工操作等多項功能。 2. 學生在實訓臺上進行電氣維修方面的實訓；數控系統安裝在實訓臺上，便于進行實驗操作。 3. 完全采用工業化的器件，開放式結構，將一臺數控車床的電控系統在實訓臺上進行分解展示；模塊化結構設計，并設計有電氣柜，便于實現數控車床各個環節的實訓教學。 4. 設計有專門的故障設置區和排故操作單元，可設置數控車床的典型的電氣故障。具有數控車床的故障維修考核功能。 5. 加工型數控車床，可對鋼材、鐵、銅等材料進行實際車削加工。 二、產品組成部分 KYS-802CTM數控車銑床綜合電氣控制與維修實訓裝置系統采用西門子802C數控系統，數控機床的X、Y、Z軸由伺服電機控制，主軸電機由變頻器控制，并帶有光電編碼器，冷卻泵電機，實驗臺上還配有模擬四工位刀架模塊，學生可以學習到802C伺服電機的控制、變頻器控制、電動刀架、霍爾元件、接近開關的原理和PLC指令、編程、接線及在數控機床中的應用、數控車床編程、加工、維修等。配套HK6135型實訓數控車床和HK125型實訓數控銑床等組成。 三、實驗臺特點: 1、具有數控車床、數控銑床等數控機床安裝調試、參數設置、PLC編程、故障診斷與維修、數控編程操作等功能。不同機床的切換通過計算機裝載西門子提供的軟件或進行PLC編程實現。（計算機校方可自配） 2、該裝置采用開放式結構，模塊化設計， 3、設計有專門的故障設置區和排故操作單元。該故障系統提供全開放的端子接口，教師在故障設置區通過開關設置故障；學生通過對故障的在線分析判斷、測量進行排故操作。 四、技術性能: 1、輸入電源:三相四線制380V交流電源。 2、結構:考核柜為鐵質鈑金噴塑結構，堅固耐用； 3、工作環境:溫度-100-+400C。 4、整機功耗:＜3KW 5、考核柜尺寸:140×60×189cm 五、實訓項目 1. 數控車床/銑床電氣系統的設計 2. 數控系統的參數設置與調整 3. 輸入輸出接口實訓 4. 機床參考點的調試 5. 伺服電機驅動單元的調試與應用 6. 變頻器的調試、參數設置與應用 7. 電動刀架控制實訓 8. 數控系統的通訊 9. 數控車床/銑床故障診斷與維修 10. 數控系統的操作與編程 11. 數控車床/銑床加工實訓
