一、概述：
該數控車床電氣控制與維修實訓臺是根據教育部"振興21世紀職業教育課程改革和教材建設規劃"要求，按照職業教育的教學和實訓要求研發的產品，具有數控車床的安裝調試、參數設置、PMC編程、故障診斷與維修、數控編程操作等多項功能。
二、數控車床電氣控制與維修實訓臺特點:

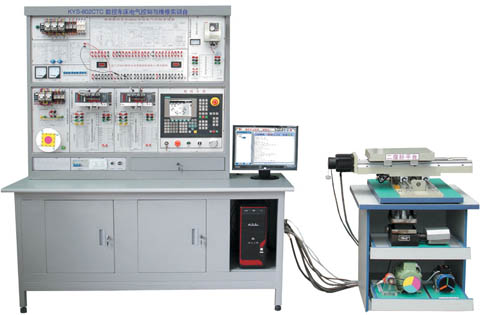

◆系統由實訓臺和二坐標組成，能完成數控系統的安裝調試、參數設置、PLC編程、故障診斷與維修、數控車床調試、數控編程與坐標運動等教學實訓。
◆系統采用開放式結構，將一臺數控車床電控系統在實訓臺上進行分解展示，模塊化設計，將數控系統接口信號在各模塊上展開，信號可測量。
◆二坐標平臺采用直線圓形高碳鋼導軌，滾珠絲桿傳動。具有較高的定位精度和重復定位精度。
◆四工位真實電動刀架和模擬刀架，雙重演示。
三、數控車床電氣控制與維修實訓臺技術性能:
1. 輸入電源:三相四線380V±10% 50Hz
2. 裝置容量:＜2kVA
3. 實訓臺外形尺寸: 137cm×60cm×189cm，
四、配置及功能:
1. 控制屏采用鐵質雙層亞光密紋噴塑結構。
2. 電源部分采用三相四線380V交流電源供電，漏電保護器控制總電源，控制屏的供電由鑰匙開關和啟停開關控制，電壓表監控電網電壓。
3. 數控系統單元采用西門子（SINUMERIK 802C base line）數控系統。
4. X/Z進給軸均采用交流伺服電機驅動。
5. 主軸電機由變頻器進行無級調速。
6. 設計有專門的故障設置區和排故操作單元。
五、二座標平臺參數:
●工作臺面寬度（長×寬）:300mm×400mm
●工作臺X軸行程:250mm
●工作臺Z軸行程:300mm
●定位精度:0.02 mm
六、部分實訓項目:
1. 數控車床電氣系統的設計
2. 數控系統的參數設置與調整
3. 輸入輸出接口實訓
4. 機床參考點的調試
5. 伺服電機驅動單元的調試與應用
6. 變頻器的調試、參數設置與應用
7. 電動刀架控制實訓
8. 數控系統的通訊
9. 數控車床故障診斷與維修
10. 數控系統的操作與編程
