一、產品介紹：

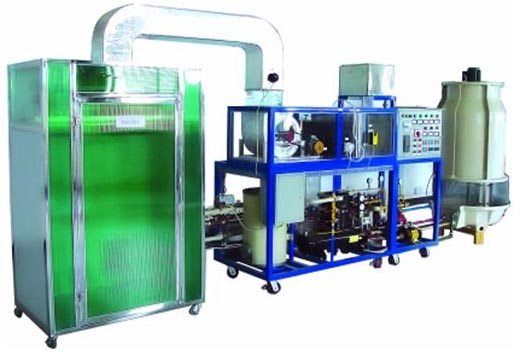

中央空調實訓設備,是真實樓宇中央空調系統合理微縮而成的教學實驗設備，整套實驗設備可演示中央空調“夏季制冷循環”和“冬季制熱循環”過程。這套實驗系統，從結構上分為實驗臺和中央空調模型系統兩部分。
KYZK-VP2型中央空調實驗設備（PLC控制）
（一）電氣控制系統
1、結構形式
電氣控制柜。規格為600×500×1700mm（L×W×H）。由PLC、漏電開關、信號指示燈、選擇開關、熱繼電器控制按鈕、數字溫度儀表、數字電壓電流表、溫度變送器等元件按照中央空調的控制流程設計制作。
2、控制系統：制冷方式控制和制熱方式控制。
3、控制模式：手動模式、自動模式、計算機遠程控制模式。多檔開關進行三種操作模式的切換。
�。�1）選擇手動模式：即用控制柜門上不同的按鈕分別對響應的設備進行啟動、停止操作。如：按下“冷凍水泵啟動按鈕SB1”，冷凍水泵投入運行狀態，冷凍水指示燈點亮。按下“冷凍水泵停止按鈕SB2”，冷凍水泵停止運行狀態，冷凍水指示燈熄滅。手動模式一般在設備調試或試運行階段使用。
（2）選擇自動模式：即按下控制柜門上的“系統啟動按鈕”，系統按照PLC預設的邏輯順序，逐步開啟主風機、冷卻水泵、冷凍等設備，直至系統完全投入正常運行狀態。運行過程中，按下“系統停止按鈕”，系統按照邏輯順序逐步停止設備。
�。�3）選擇遠程模式：即使用計算機對中央空調系統進行控制。在計算機操作界面上，也可進行手動操作和自動操作。同時計算機可完成數據采集、監控、報表生成、故障報警記錄等功能。
4、主要技術參數
（1）電氣控制柜：采用PLC控制方式，包括：三菱PLC（擴展模擬量模）、熱繼電器、交流接觸器、控制按鈕、中間繼電器、指示燈、數字指示儀表、溫度變送器等。
�。�2）輸入電源：三相五線 AC380 V±10% 50Hz；
�。�3）最大供冷量：7.5kW；
�。�4）最大輸入總功率：6.5kW；
（5）制冷額定功率：3.8kW；
（6）最大堵轉電流：50A；
（7）制熱額定功率：2.0kW；
�。�8）額定輸入電流：7A；
（9）循環風量：700m3/h；
（10）制冷劑：R22；
�。�11）漏電動作電流：≤30mA；
（12）外形尺寸：6000×2400×2500mm
�。�13）安全保護措施：具有過壓、過流、過載、漏電、接地四種保護措施，符合國家相關標準。
�。�14）環境溫度：環境溫度：-5℃～40℃。
（15）輸出電源：直流24V。
�。�16）PLC:三菱FX2N-48MR，擴展6個通道的模擬量輸入模塊FX2N-4AD及FX2N-2AD模塊各一塊。PLC作為中央空調電氣柜的控制器，負責總體流程的邏輯控制。模擬量模塊用于采集出風口溫度、回風口溫度、冷凍水出口溫度、冷卻水出水口溫度，并轉化為數字量，通過計算機進行實時監控。

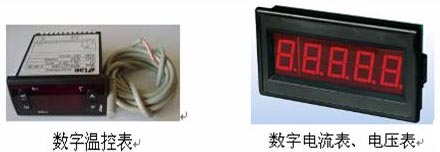

�。�17）儀表
電氣柜分別安裝了數字溫控儀表、溫度儀表、電流表、電壓表等，用于監控壓縮機，風機，循環水泵等執行元件的工作電流和電壓，監控出風口、回風口、冷凝器等制冷元件的溫度。

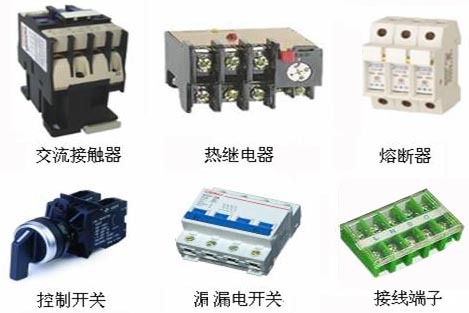

�。�18）漏電開關、接觸器等繼電器元件
電控柜安裝有中間繼電器（AC220V），交流接觸器（AC220V），熱繼電器，漏電保護開關，熔斷器，時間繼電器等元件，利用繼電器模塊，可以獨立實現對中央空調實驗設備進行過程控制。繼電器元件采用正泰品牌。
（18）漏電開關、接觸器等繼電器元件
電控柜安裝有中間繼電器（AC220V），交流接觸器（AC220V），熱繼電器，漏電保護開關，熔斷器，時間繼電器等元件，利用繼電器模塊，可以獨立實現對中央空調實驗設備進行過程控制。繼電器元件采用正泰品牌。
| 序號 |
項目（設備名稱） |
數量 |
備注 |
| 1 |
水冷機組 |
1套 |
含1臺3匹谷輪壓縮機、1臺水冷冷凝器、1臺水冷蒸發器、1個膨脹閥、1個過濾器、1個儲液罐、1個溫控器、1個壓力保護器、一個電磁閥等。2．冷卻水系統一套：含2臺冷卻水泵、1臺3噸冷卻水塔、1個水流量保護開關、6個手閥等。
|
| 2 |
冷卻水冷系統 |
1套 |
冷卻水系統一套：含2臺冷卻水泵、1臺3噸冷卻水塔、1個水流量保護開關、6個手閥等。 |
| 3 |
冷凍水冷系統 |
1套 |
含2臺冷凍水泵、1套分水器及集水器、1臺膨脹水箱、1個水流量保護開關、8個手閥、一個電磁閥等。
|
| 4 |
供暖系統一套： |
1套 |
含1臺水加熱器、1臺熱水泵、2個手閥等。 |
| 5 |
模擬大廳 |
1間 |
尺寸1600×800×1600mm、1套空氣處理系統、1套送風管、1套回風管及相關配套設備。 |
| 6 |
配電柜 |
1 |
內置1臺三菱PLC FX2N－48MR、8個交流接觸器、8個熱繼電器、1個漏電保護開關、1個4匹熔斷器、12個按鈕開關、12個指示燈、5個電流表、1個電壓表、1個溫度采集模塊、1個穩壓電源、標準通信接口和配套設備。
|
| 7 |
數據采集系統 |
1套 |
4個溫度傳感器、2個壓力傳感器及1個A/D轉換功能模塊 |
| 8 |
組態軟件 |
1套 |
三維力控?zé)o限點 |
| 9 |
PLC編程軟件（三菱） |
1套 |
FXGP_WIN-C |
| 10 |
中央空調PLC控制程序 |
1套 |
|
| 11 |
組態軟件應用程序 |
1套 |
過程實時監控（遠程控制和數據實時監視） |
| 12 |
仿真考核軟件 |
1套 |
故障設置、排除、考核、評分 |
| 13 |
PLC編程電纜 |
1條 |
USB口型 |
| 14 |
可移動計算機臺架 |
1套 |
|
| 15 |
電腦 |
1臺 |
|
|
