一、產品描述：
產品描述：

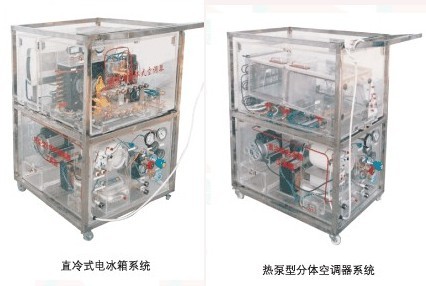

特點：采用全不銹鋼手推車，透明有機玻璃外罩（可脫卸） 車內分上下二層。上層為制冷系統專用箱,下層為工具專用箱。箱體間裝有不銹鋼滑軌、滑輪,箱體上設有拉手,可方便地從車中取出,放置在工作臺上。培訓、鑒定操作完畢后,又可迅速歸攏上車移出收藏。
功能：
1、進行各種制冷原器件的識別。
2、使用耐高壓軟管和快速接頭進行各種冰箱、空調制冷與系統的連接。
3、電氣接線操作，掌握各種制冷系統的外部接線方法。
4、制冷系統的故障識別：可通過各種制冷小系統中專設的故障閥門人為制造系統故障，通過故障現象和高低壓，電流等表計參數進行故障判斷。
5、充制冷劑：系統中增設專用充液閥（或三通閥）。通過充氟裝置，可進行排出制冷劑，定量充灌制冷的實際操作。
6、抽真空、充氮、檢漏：通過真空泵、充氮裝置、可進行系統抽真空，充氮試壓的實際操作，學員使用檢漏工具查出系統中的泄漏點。
外形尺寸：700×500×1000mm
熱泵分體式空調制冷小系統采用二塊底板。其他制冷系統均只有一塊底板。不銹鋼燕形槽固定在底板上。供制冷元器件安裝使用。各制冷元器件都安裝了鉆好孔的固定底腳�？伸`活方便地安裝在燕形槽上。各制冷元器件氣路進出口分別裝設進口耐高壓快速接頭。接頭牢固地固定在自制不銹鋼支架上。氣路之間的連接采用德國進口耐高壓軟管,耐壓≥2.5Mpa.。耐溫≥100℃。
制冷系統的低壓部分安裝加液閥(熱泵分體機除外)。壓縮機進出口各裝高低壓力表和壓力控制器,供學員操作時使用。電控箱面板上裝設電流表,系統內采用的各種電動機保護裝置的電控方式。各制冷系統均配設專用的電控箱,分別安裝在各制冷小系統的底板上。制冷小系統需由學員進行電氣接線的部分,均裝設安全、耐用的接線端子和接插件,其他外部連線采用帶金屬外殼的專用接插件。電源端設有容量適當?shù)?:1雙圈式隔離變壓器和漏電保護裝置。保證使用者的安全。
2、工具專用箱：
工具專用箱是各制冷系統附屬配套裝置,外形尺寸:700x500x400mm,用8mm透明有機玻璃加工成長方六面體,內設工具箱、抽真空、充氮、充氟四大部分。詳見附圖。抽真空:配1
L/H小型真空泵、真空表、銅考殼、快速接頭、電源開關等
充氮:配長700mm氣瓶、壓力表、銅考克、快速接頭等
充氟:配3Kg小型鋼瓶、壓力表、銅考克、快速接頭等
工具箱:配裝拆制冷小系統的專用及通用工具。
二、教學培訓鑒定功能：
1、供學員進行各種制冷元器件的識別。
2、使用耐高壓軟管和快速接頭進行各種冰箱、空調制冷與系統的連接。
3、電氣接線操作,掌握各種制冷系統的外部接線方法。
4、制冷系統的故障識別:教員可通過各種制冷小系統中專設的故障閥門人為制造系統故障,學員通過故障現象和高低壓,電流等表計參數進行故障判斷。
5、充制冷劑:系統中增設專用充液閥(或三通閥)。通過充氟裝置,可進行排出制冷劑,定量充灌制冷的實際操作。
6、抽真空、充氮、檢漏:通過真空泵、充氮裝置、可進行系統抽真空,充氮試壓的實際操作,學員使用檢漏工具查出系統中的泄漏點。
